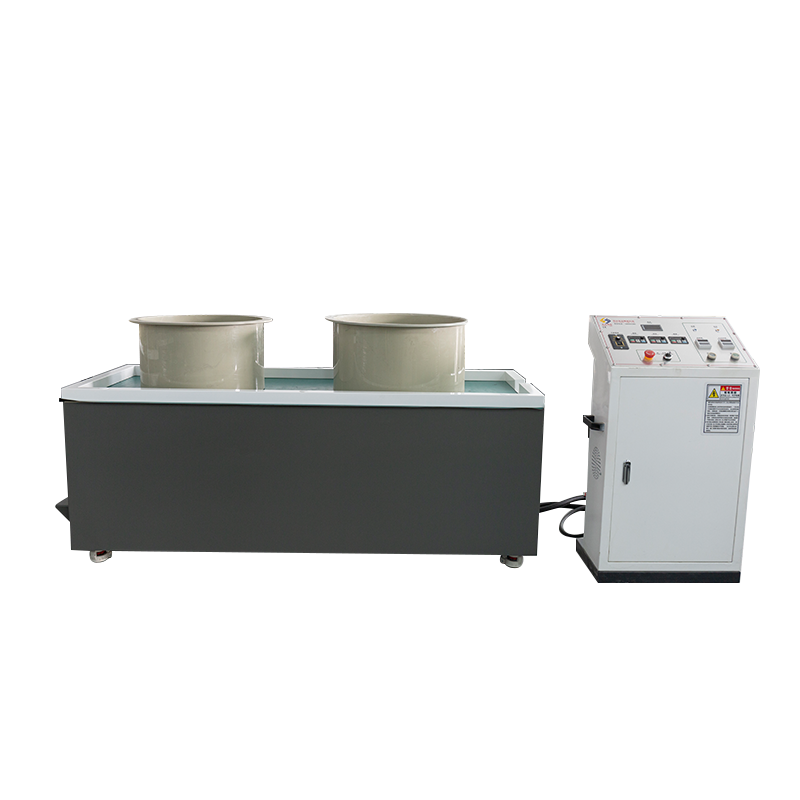

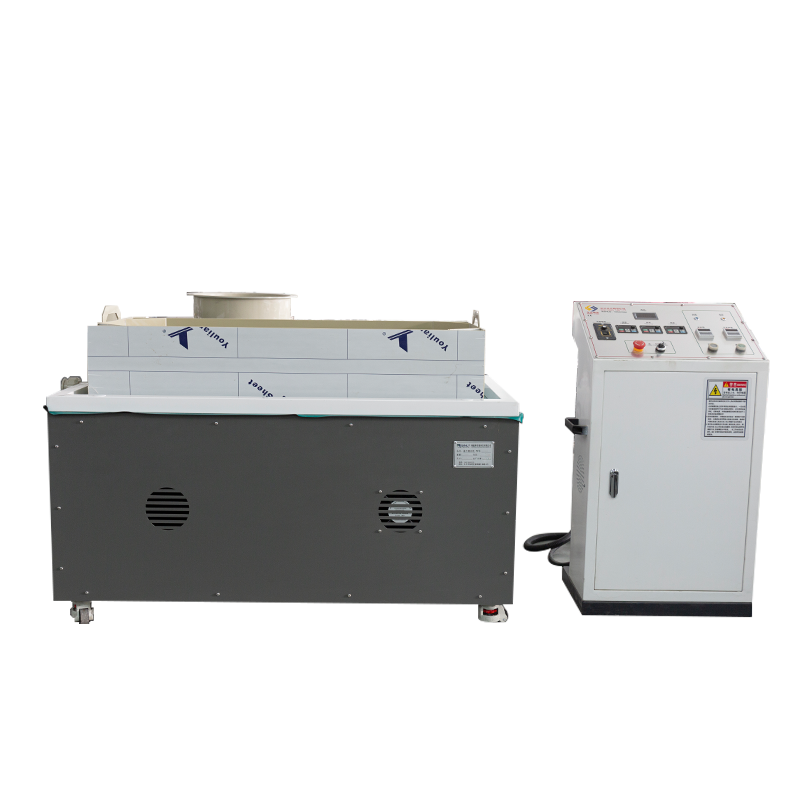

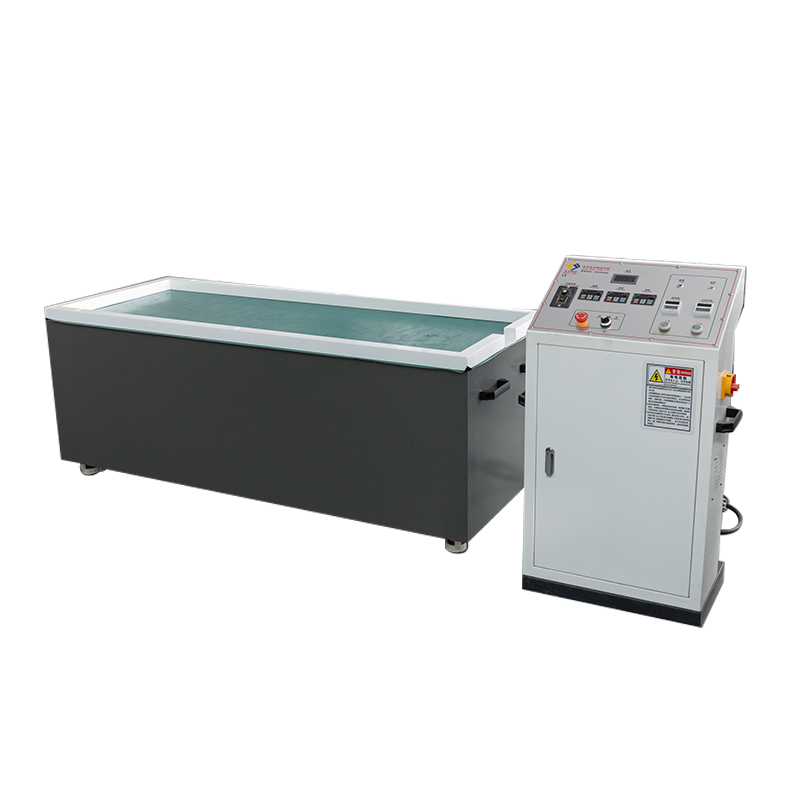

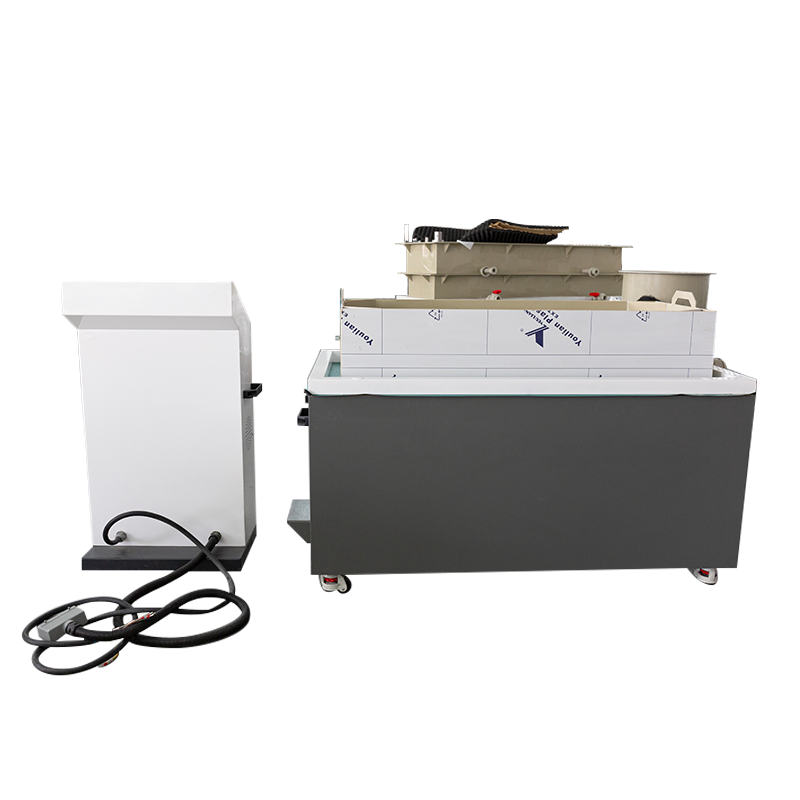

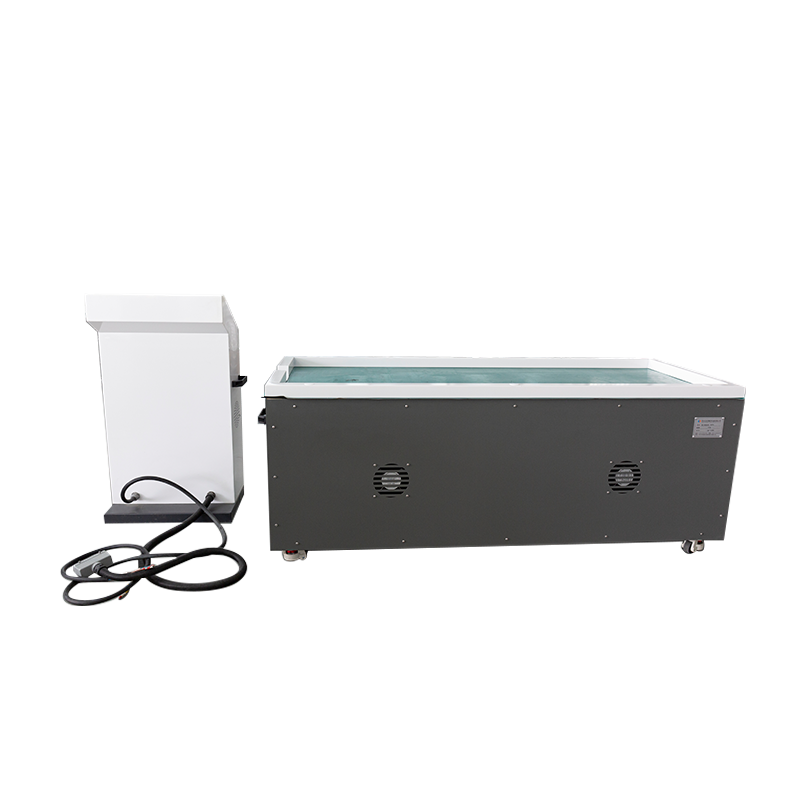

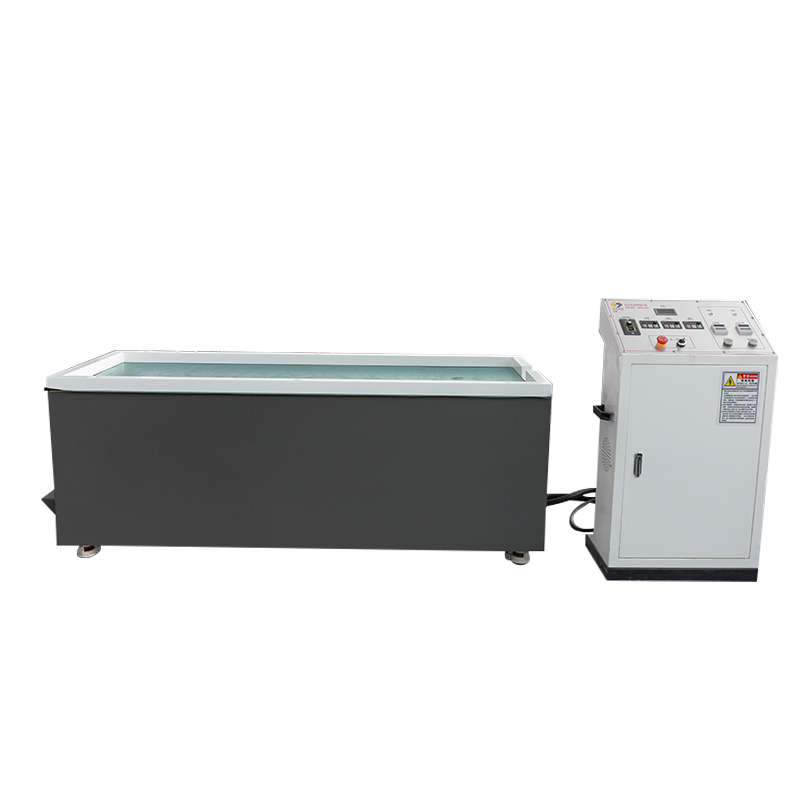

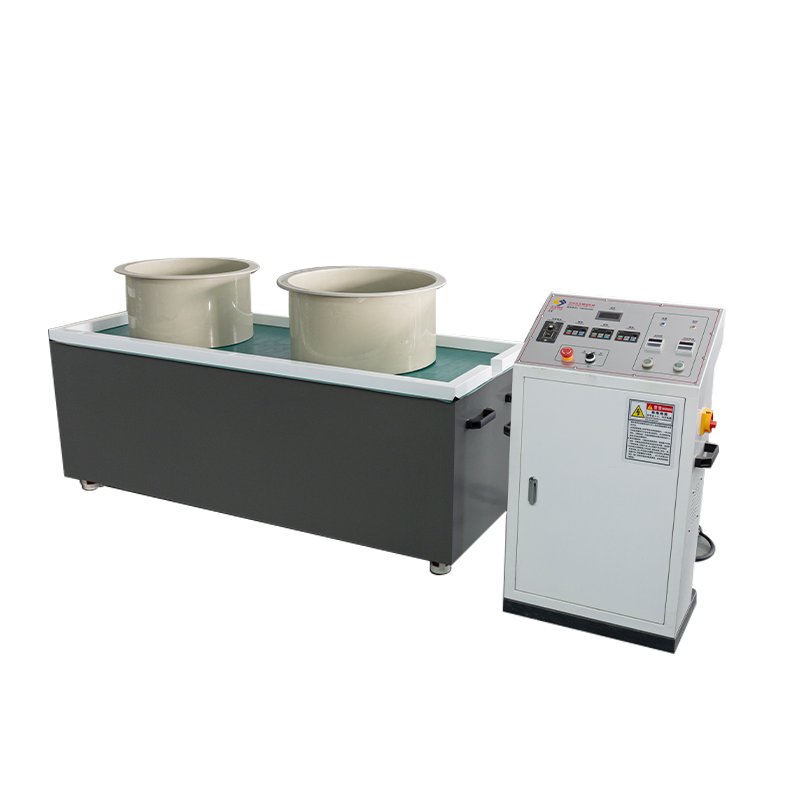

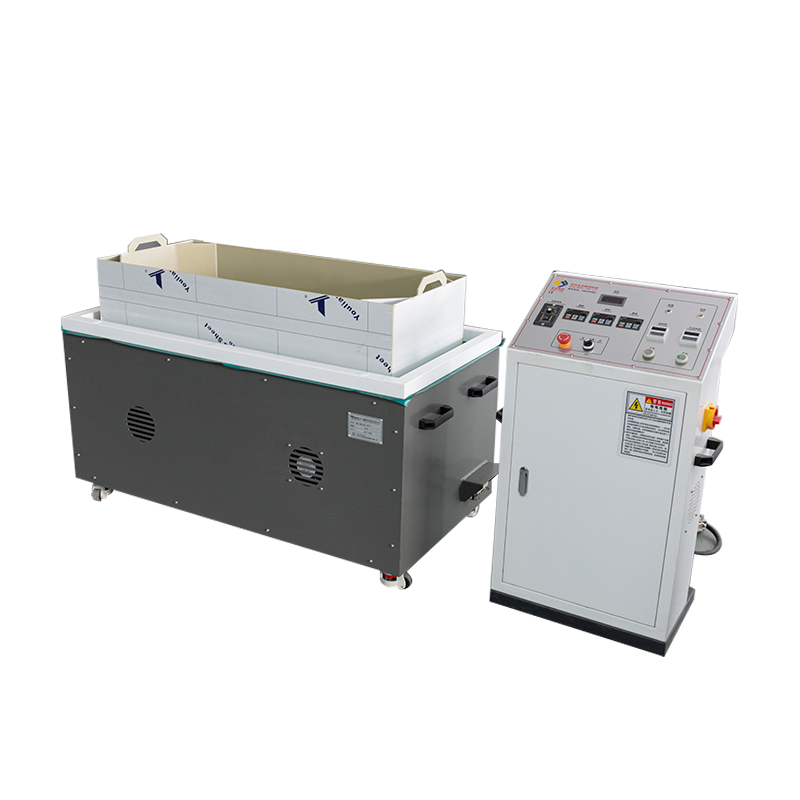

SY1200 Pozioma przemysłowa polerka magnetyczna z gratowaniem tłokowym i długim łożem

Technologia pozycjonowania i translacji: SY1200 jest pierwszym urządzeniem z serii wyposażonym w złożoną trajektorię ruchu łączącą „translację posuwisto-zwrotną rotacji magnetycznej”. Został specjalnie zaprojektowany, aby sprostać wyzwaniom związanym z wykańczaniem powierzchni elementów o długim trzonku, rurowych i macierzowych (np. precyzyjnych szyn prowadzących, cewników medycznych, wydłużonych radiatorów). Unikalny mechanizm translacyjny napędza pole magnetyczne liniowym ruchem posuwisto-zwrotnym po łożu, eliminując martwe strefy szlifowania lub „wzory zebry” często spotykane w statycznych polach magnetycznych, zapewniając stałą chropowatość (Ra) na całej długości przedmiotu obrabianego.
Pojemność i konfiguracja łóżka: Urządzenie z otwartą poziomą konstrukcją łóżka oferuje stół roboczy o wymiarach 1100*620 mm i jest standardowo wyposażone w duży prostokątny zbiornik szlifierski o wymiarach 1000*500*250 mm. Maksymalna wydajność przetwarzania jest zwiększona do wartości referencyjnej 0-35kg. Ten współczynnik kształtu pozwala na obróbkę na płasko detali o długości prawie 1 metra, zapobiegając splątaniu detali i znacznie poprawiając wydajność objętościową na partię.
Dzielona architektura i moc: Aby dostosować się do wymagających środowisk przemysłowych, SY1200 wykorzystuje podzieloną architekturę mechaniczno-elektryczną. Główna maszyna ma wymiary 1200*720*730mm, natomiast precyzyjne jednostki sterujące umieszczone są w osobnej szafce (550350980mm). Taka konstrukcja skutecznie izoluje komponenty elektryczne od wibracji mechanicznych o wysokiej częstotliwości i rozprysków płynów. Zasilany silnikiem przemysłowym o mocy 4 kW i zasilaniem trójfazowym AC 380 V, zapewnia wystarczający moment obrotowy dla ruchu złożonego pod dużymi obciążeniami.
Kontrola procesu i stabilność: System obsługuje regulację prędkości o zmiennej częstotliwości 0-60 Hz ze zintegrowanym sterowaniem obrotem do przodu/do tyłu i translacją. Dzięki masie netto wynoszącej 380 kg, wytrzymałe łóżko zapewnia wyjątkową sztywność przy tłumaczeniu o długim skoku, zapewniając dynamiczną równowagę nawet przy pełnym obciążeniu 35 kg i wydłużając żywotność mechanicznych elementów przekładni.
Dostawa standardowa: Opakowanie dostarczane ściśle według standardów przemysłowych zawiera 8 kg kołków magnetycznych ze stali nierdzewnej SUS304 i 50 kg specjalistycznego płynu szlifierskiego. Standardowa konfiguracja obejmuje 2 prostokątne pojemniki do mielenia, 1 sito separacyjne i 1 separator kołkowy, co umożliwia natychmiastową masową produkcję wydłużonych części po instalacji.
